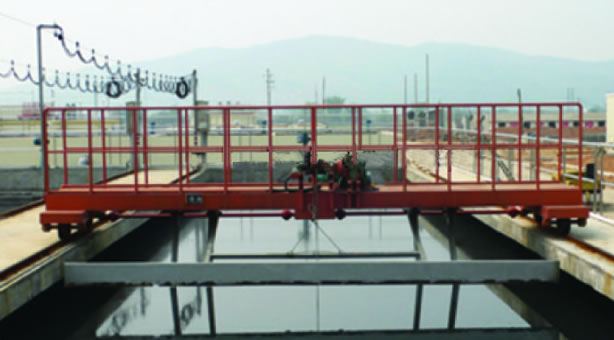

一. 概述

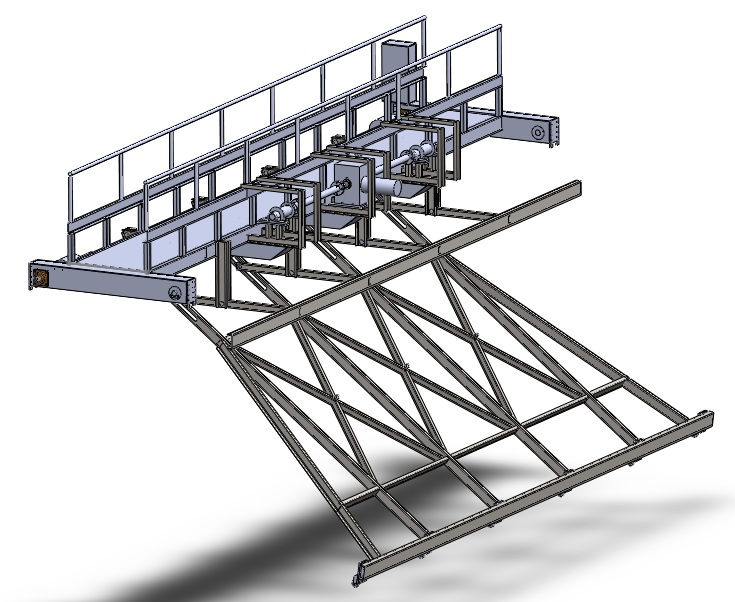

刮油刮渣機是一種桁架式軌道運行機構,其上裝有驅動,升降,電控裝置及刮油板,刮渣板等.當刮油時,抬起刮渣板,放下刮油板,利用運行的刮油板能將漂浮在水麵的廢油刮集到沉澱池的出水端集油槽內.以供其他除油設施進行除油.當放下刮渣板刮渣時,刮油板又自動升起,水下刮渣板沿池底運行,又可將沉澱於池底的泥渣刮集到進水端的沉渣槽內,供其他泥渣處理設施定期或連續清理.本機適用於大,中型的長方形沉澱池上使用。
二. 工作原理
刮油刮渣機通過電機驅動機構和電控裝置帶動桁架按設定程序自動往返行走,利用電動推杆自動升降聯動換位, 可使刮油板,刮渣板在往返行程中分別進行工作,從而將廢油,廢渣分別刮集至進出二端,以便使用其他清除設施進行清理。
1.操作參數 刮油刮渣機每班運行3-5次（具體按照工程的實際情況執行），每次運行時間（根據池體的長度），保證池中浮渣層長度不大於池長的1/3(即浮渣層達到池長的1/3時必須刮渣) 設備由操作人員現場操作，巡回檢查。
2.設備運轉情況 設備平常做好維護後，運轉1000小時後需對設備本身主要部件做全麵檢查，延長設備使用壽命。
3.設備使用情況 在設備運行前對設備注入普通22-38號機油，檢查電控係統、行走、牽引、刮渣係統，無異常無障礙物，打開電源試機。
四、技術參數：
1）
項目內容 | 主要技術性能和參數 |
8GYZ-8.3 |
池寬（M） | 8 |
池深（M） | 出水端 | 進水端 |
3.6-3.7 | 3.9-4.0 |
池底形狀 | 池底有坡度0.3-0.4M |
刮渣機軌距（M） | 8.30 |
運行速度 | 刮渣速度（慢速）M/分 | 1.2 |
刮渣速度（快速）M/分 | 1.2 |
渣耙升降行程 | >2700（可調） |
油耙升降行程 | >500（可調） |
電機參數 | 車體行走電機 | XWD1.5-53/1.5Kw N=710/1415r/PM 2台 |
渣耙升降電機 | XWD0.75-6 0.75Kw N=930r/PM 1台 |
行程控製開關 | 正常運轉用 |
|
超載保護用 | 池寬（M） |
鋼軌型號（KG/M） | 輕軌22 |
整機消耗功率（Kw） | 小於4Kw |
2）
項目內容 | 主要技術性能和參數 |
18GYZ-18.5 |
池寬（M） | 18 |
池深（M） | 5.5 |
池底形狀 | 池底有坡度0.3-0.4m |
刮渣機軌距（M） | 18.5 |
運行速度 | 刮渣速度（慢速）M/分 | 1.5 |
刮油速度（快速）M/分 | 3.0 |
渣耙升降行程（MM） |
| >1500（可調） |
有耙升降行程（MM） |
| >300（可調） |
電機參數 | 車體行走電機 | XWD3-3.0Kw 710/1450r/PM 2台 |
渣耙升降電機 | XWD2.2Kw 1450rPM 2台 |
油耙升降電機 | XWD0.55Kw 2台 |
運行控製 | 遠程自動 |
|
現場手控 |
|
超負荷報警 |
|
鋼軌型號（Kg/M） | 輕軌24 |
整機消耗功率（Kw） | 11.5Kw |
整體運行總重量 | 17.56T |
